CCTV전용 리시버입니다. CCTV팬틸트드라이버와 리시버를 두가닥 RS-485통신선을 이용해서 장거
리 원격조정이 가능합니다. CCTV카메라가 설치된 팬틸트드라이버를 상하좌우 모든선을 다이렉트로
연결해서 사용하는 불편함을 단 2가닥의 통신선만을 연결해서 줌,상하좌우방향 및 원격라이트
ON,OFF등의 옵션 원격조정이 가능하도록 합니다. 방향을 자주바꿔가며 감시할필요가 있는 CCTV 감
시카메라시스템에서 주로 사용합니다.
[ FEATURES ]
- CCTV Camera& Light Power, Pan/Tilt
- CCTV Zoom Lens의 다양한 콘트롤
- 2WIRE 의 간편한 설치
- 실내외 방수형
- CCTV팬틸트의 AC24 /220V의 다양한 콘트롤전원

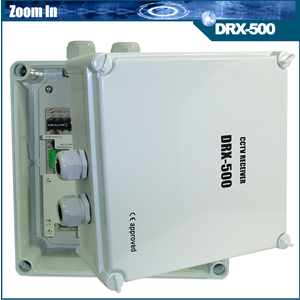

			DRX-500






		Control







Zoom and Focus control - 9V DC




Pan/Tilt - AC24V (Default on delivery)
				AC110V, AC220V (Equal to input)




Camera Light power - Equal to input
voltage




Auto Pan - Equal to Pan/Tilt control
voltage




　








		Connecting Unit

CCTV
		Transmitter/Matrix Keyboard(DCK-255) and DVR





		Communication Method

RS-485/422





		Communication Speed

RS485 - 9600bps, N, 8,
		1




Address
		Designation

DIP switch





		Operating Distance

Max. 1.2km (When using
		shielded twisted pair cable)




Power

AC110/220V,
AC50/60Hz




Power
		Consumption

6W in Wait, MAX,
0.5KW





		Operating Condition

-18˚C ~ +40˚C




Weight

Approx. 3kg





		Dimensions

280(W) x 280(D) x
		130(H)mm
